Aquatron Separator
Samtliga Aquatronmodeller utnyttjar den patenterade Aquatron separatorn, som separerar det fasta avfallet (fekalier och papper) från spolvatten och urin. Aquatronsystemen fungerar genom att utnyttja spolvätskans rörelseenergi, centrifugalkraften och gravitationen. Inga rörliga delar eller energiförbrukning.
Flera toaletter kan kopplas till samma separator och spolas samtidigt.
Det finns tre olika modeller på Aquatron Separator 50 mm utlopp åt sidan eller nedåt och den större med 110 mm utlopp åt sidan.
Installationsanvisning
Aquatron 90
Lämplig för fritidsboende för en familj på 2-3 personer.
- Biokammaren (utbytbar låda, 50 liter) töms eller byts, ungefär vart 200 besök.
- Vid hög belastning rekommenderas efterkompostering i en latrinkompost
- Efterkompostering kan ske direkt i lådan, ifall man har två eller fler att alternera med
Tillbehör
- Aquatron UV enhet
- Aquatron Fosforfälla
- Extra låda (ventilerad) med lock
Tekniska Data
- Höjd: ca 110cm (totalhöjd med separator och biokammare)
- Biokammarens storlek (LxBxH): 700x600x600mm
- Lådan har en volym på ca: 90liter utan dräneringsmodul
- Vikt: ca 40kg
Aquatron Vagn 120
En smidig lösning när man har möjlighet att rulla vagnen för byte till en ny eller vid tömning.
Vagnen rymmer 120 liter och töms ungefär vart 250:e besök. Tömningsintervallen beror på belastningen och på temperaturen i det utrymme där biokammaren är installerad.
Tillbehör
- Aquatron UV enhet
- Aquatron Fosforfälla
Tekniska Data
- Höjd: ca 120cm (totalhöjd med separator och biokammare)
- Biokammarens storlek (LxBxH): 600x600x695mm
- Vagnen har en volym på ca 120 liter utan dräneringsmodul
- Vikt: ca 30kg
Aquatron Vagn 330
En smidig lösning när man har möjlighet att rulla vagnen för byte till en ny eller vid tömning.
Vagnen rymmer ca 300 liter och töms ungefär vart 800:e besök. Tömningsintervallen beror på belastningen och på temperaturen i det utrymme där biokammaren är installerad.
Tillbehör
- Aquatron UV enhet
- Aquatron Fosforfälla
Tekniska Data
- Höjd: ca 143cm (totalhöjd med separator och biokammare)
- Biokammarens storlek (LxBxH): 820x660x920mm
- Vagnen har en volym på ca 330 liter utan dräneringsmodul
- Vikt: ca 40kg
Obs bilden visar den mindre modellen på 120 liter

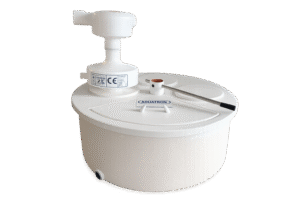

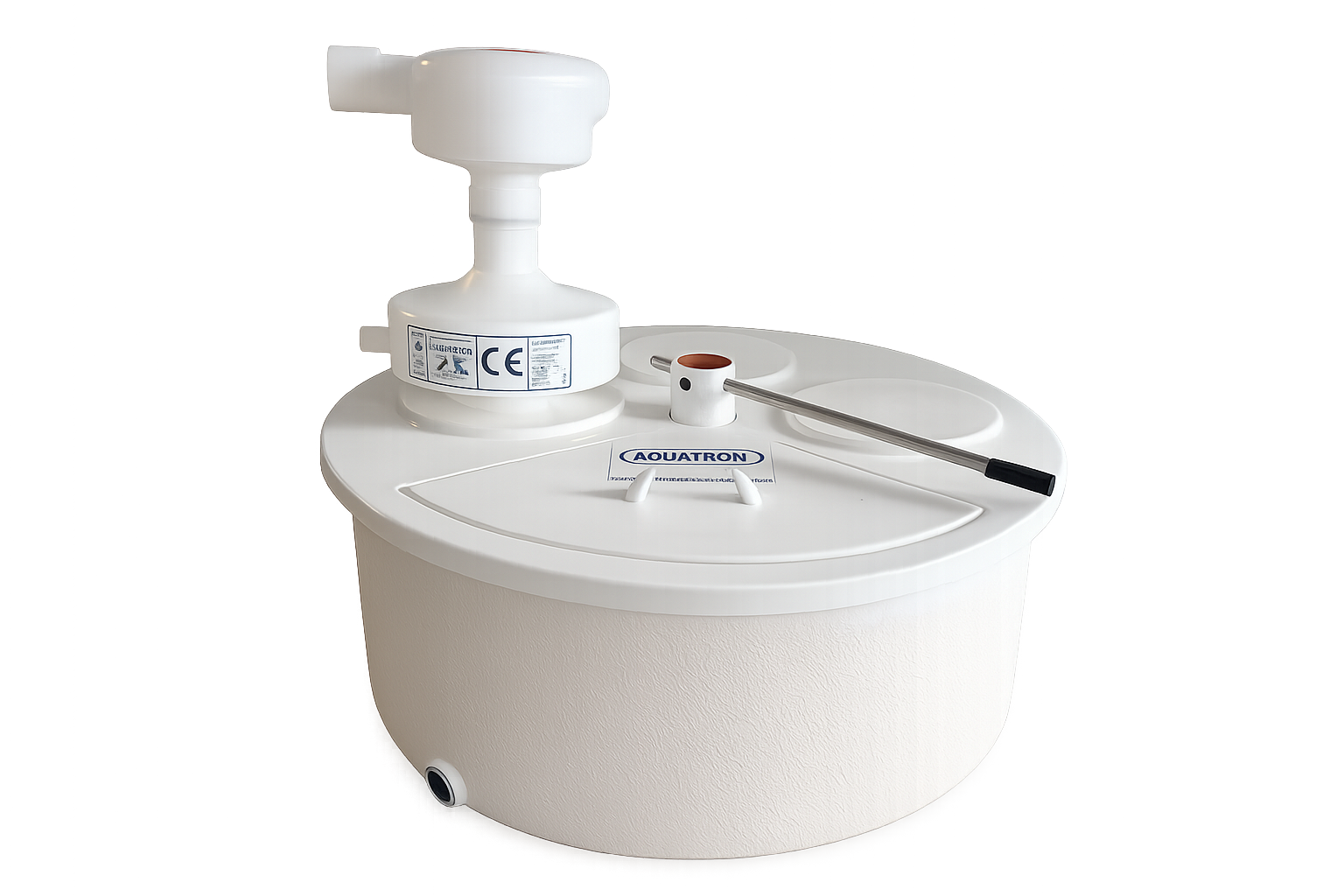

Aquatron 4×75 – För fritidshus och mindre permanentboenden
Aquatron 4×75 är utvecklad för fritidshus och mindre permanentbostäder med upp till 5 personer. Systemet kombinerar hög driftsäkerhet med minimalt underhåll och en effektiv kompostering av det fasta avfallet.
Biokammaren är utrustad med en invändig roterande kompostbehållare (”karusell”) som är uppdelad i fyra sektioner om cirka 75 liter vardera. Efter ungefär 350 toalettbesök vrids karusellen 90°, vilket gör att en ny sektion tas i bruk medan den tidigare får fortsätta kompostera ostört.
Ett helt varv genom de fyra sektionerna tar normalt 12–16 månader, beroende på belastning. Under denna tid omvandlas avfallet till omkring 10 liter näringsrik och luktfri mull. När sektionen har fullbordat sitt varv kan den färdiga komposten tömmas, eller lämnas ytterligare ett varv för ännu längre efterkompostering.
Den färdigkomposterade mullen är ett utmärkt jordförbättringsmedel som kan användas till prydnadsväxter, buskar och träd. Tack vare den roterande biokammaren blir underhållet mycket enkelt och tömningsbehovet minimalt.
Tekniska Data
- Höjd biokammare: 440mm
- Höjd biokammare ink, centrumrör: 540mm
- Höjd vattengång med separator: 860mm
- Totalhöjd med separator: 965mm
- Ytterdiameter: 1200mm
- Vikt: 50kg
- Volym varje fack: ca 75liter
Aquatron 4×100 – För fritidshus och mindre permanentboenden
Aquatron 4×100 är utvecklad för fritidshus och mindre permanentbostäder med upp till 5 personer. Modellen har en högre konstruktion än Aquatron 4×75, vilket ger en större volym under separatorn och bättre utrymme för den så kallade pyramiden där materialet samlas upp.
Den extra höjden är en fördel eftersom den ger en effektivare hantering av det fasta avfallet och innebär mindre behov av tillsyn och underhåll. Aquatron 4×100 är därför ett bra val för användare som prioriterar längre intervall mellan service och tömning.
Biokammaren är utrustad med en invändig roterande kompostbehållare (”karusell”) som är uppdelad i fyra sektioner om cirka 100 liter vardera. Efter ungefär 400 toalettbesök vrids karusellen 90°, vilket gör att en ny sektion tas i bruk medan den tidigare får fortsätta kompostera ostört.
Ett helt varv genom de fyra sektionerna tar normalt 12–16 månader, beroende på belastning och temperatur. Under denna tid bryts avfallet ner och omvandlas till cirka 10 liter näringsrik och luktfri mull. När sektionen har fullbordat sitt varv kan den färdiga komposten tömmas eller lämnas ytterligare ett varv för fortsatt efterkompostering.
Tekniska Data
- Höjd biokammare: 540mm
- Höjd biokammare ink, centrumrör: 640mm
- Höjd vattengång med separator: 960mm
- Totalhöjd med separator: 1065mm
- Ytterdiameter: 1200mm
- Vikt: 55kg
- Volym varje fack: ca 100 liter
Aquatron 4×200 – Den mest populära modellen för fritidshus och permanentboende
Aquatron 4×200 är vår vanligaste och mest sålda modell och är utvecklad för fritidshus, permanentbostäder och fastigheter med högre belastning. Modellen passar utmärkt för hushåll som vill ha extra stor kapacitet, långa tömningsintervall och minimalt underhåll.
Den större konstruktionen jämfört med 4×75 och 4×100 ger mer utrymme för kompostering och en effektivare hantering av den fasta fraktionen. Det gör Aquatron 4×200 till ett tryggt val för många olika typer av installationer, från större fritidshus till permanentboenden.
Biokammaren är utrustad med en invändig roterande kompostbehållare (”karusell”) som är uppdelad i fyra sektioner om cirka 120 liter vardera. När en sektion är fylld vrids karusellen 90°, så att en ny sektion tas i bruk medan den tidigare får fortsätta kompostera ostört.
Ett helt varv genom de fyra sektionerna tar normalt 12–16 månader, beroende på belastning, temperatur och komposteringsförhållanden. Under denna tid bryts avfallet ner till en liten mängd näringsrik och luktfri mull. När sektionen har fullbordat sitt varv kan den färdiga komposten tömmas eller lämnas ytterligare en period för fortsatt efterkompostering.
Den färdigkomposterade mullen är ett utmärkt jordförbättringsmedel som kan återföras till trädgården och naturens kretslopp.
Tekniska Data
- Höjd biokammare: 630mm
- Höjd biokammare ink, centrumrör: 740mm
- Höjd vattengång med separator: 1060mm
- Totalhöjd med separator: 1165mm
- Ytterdiameter: 1200mm
- Vikt: 60kg
- Volym varje fack: ca 120liter
Aquatron Ultimate – Extra robust modell tillverkad i Nya Zeeland
Aquatron Ultimate Export är en specialutvecklad modell för krävande klimat och utomhusinstallationer. Modellen tillverkas i Nya Zeeland och är framtagen för att möta höga krav i Australien, Nya Zeeland och andra områden med stark sol, hög UV-strålning och varierande väderförhållanden.
Modellen är konstruerad för att ofta kunna installeras utomhus under bar himmel, utan behov av separat byggnad. Ovanför separatorn monteras en skyddshuv av kraftig presenning som skyddar systemet mot direkt nederbörd och starkt solljus. Hela systemet är utformat för att tåla tropiskt regn, hög luftfuktighet och kraftig UV-belastning, vilket ger en lång och säker livslängd även i utsatta miljöer.
Aquatron Ultimate Export är ett utmärkt val för normala hushåll med cirka 5 personer i permanentboende, där man önskar en enkel, driftsäker och tålig avloppslösning.
Biokammaren är utrustad med en invändig roterande kompostbehållare (”karusell”) som är uppdelad i fyra stora sektioner om cirka 200 liter vardera. Den stora volymen ger hög kapacitet och långa intervall mellan tömningar.
Kompostbehållaren vrids 90 grader medurs med cirka 3–4 månaders mellanrum, vilket gör att en ny sektion tas i bruk medan den tidigare får fortsätta kompostera ostört.
Ett helt varv genom de fyra sektionerna tar normalt 12–16 månader, beroende på belastning, temperatur och klimatförhållanden. Under denna tid bryts avfallet ner och omvandlas till cirka 10 liter färdig, näringsrik och luktfri mull. När sektionen har fullbordat sitt varv kan den färdiga komposten tömmas eller lämnas ytterligare ett varv för fortsatt efterkompostering.
Den färdigkomposterade mullen är ett utmärkt jordförbättringsmedel som kan återföras till trädgård och naturens kretslopp.
Fördelar med Aquatron Ultimate
- Tillverkad i Nya Zeeland för krävande klimat.
- Utvecklad för Australien, Nya Zeeland och andra utsatta miljöer.
- Kan installeras utomhus under bar himmel.
- Skyddshuv i kraftig presenning över separatorn.
- Tål tropiskt regn, hög luftfuktighet och stark UV-strålning.
- Extra robust konstruktion för lång livslängd.
Tekniska Data
- Höjd: ca 120cm (totalhöjd med separator och biokammare)
- Biokammarens storlek (DxH): 1300x650mm
- Biokammaren har 4 fack på vardera ca 200 liter utan dräneringsmodul
- Vikt: ca 75kg
Läs mera om Aquatron ultimate här
Installationsanvisning
Aquatron 4×300 – För större fastigheter och verksamheter
Aquatron 4×300 är utvecklad för större hushåll, skolor, förskolor, kontorsbyggnader, samlingslokaler och andra medelstora till större fastigheter.
Den stora biokammaren ger hög kapacitet och långa tömningsintervall, vilket gör modellen särskilt lämplig för fastigheter med många användare och ett kontinuerligt nyttjande.
Biokammaren är utrustad med en invändig roterande kompostbehållare (”karusell”) som är uppdelad i fyra sektioner om cirka 300 liter vardera. Kompostbehållaren vrids 90 grader, vilket gör att en ny sektion tas i bruk medan den tidigare får fortsätta kompostera ostört.
Ett helt varv genom de fyra sektionerna tar normalt 12–16 månader, beroende på belastning, temperatur och komposteringsförhållanden. Under denna tid omvandlas avfallet till näringsrik och luktfri mull. När en sektion har fullbordat sitt varv kan den färdiga komposten tömmas eller lämnas ytterligare ett varv för ännu längre efterkompostering.
Tekniska Data
- Höjd biokammare: 800mm
- Höjd biokammare ink, centrumrör: ca 1000mm
- Totalhöjd med separator: 1400mm
- Ytterdiameter: 1580mm
- Vikt: 85kg
- Volym varje fack: ca 300liter
Läs mera om Aquatron 4×300 här
Installationsanvisning
Aquatron 1200 – För skolor, förskolor och offentliga byggnader
Aquatron 1200 är utvecklad för skolor, förskolor, kontor, offentliga byggnader och andra fastigheter med många dagliga användare. Den stora komposteringskammaren ger hög kapacitet och är särskilt lämplig där driftsäkerhet, minimalt underhåll och låga driftkostnader är viktiga.
Biokammaren har en kompostvolym på cirka 1 200 liter och är konstruerad som en kontinuerlig komposteringskammare. Färska fekalier tillförs i den ena änden av kammaren, medan den färdigkomposterade mullen successivt vandrar mot den andra änden. Denna naturliga process ger en effektiv och kontinuerlig nedbrytning av det organiska materialet.
Systemet är så effektivt att den färdigbildade kompostjorden i många installationer bryts ner i samma takt som den bildas, vilket innebär att det ofta blir mycket liten eller ingen kompostjord kvar att ta hand om.
För att ytterligare påskynda komposteringsprocessen kan kompostmaskar tillsättas direkt i biokammaren. De bidrar till en snabbare nedbrytning och en ännu effektivare omvandling till näringsrik mull.
Den färdigkomposterade mullen är ett utmärkt jordförbättringsmedel som kan återföras till naturens kretslopp.
Tekniska data
- Höjd: ca 1870mm (totalhöjd med separator och biokammare)
- Biokammarens storlek (LxBxH): 1870x800x1275mm
- Biokammaren har en volym på 1200 liter.
- Vikt: ca 120kg
Aquatron UV
Aquatrons UV-enhet utnyttjar både vattnets skruvrörelse som åstadkommes av Meandereffekten samt tröskeleffekten (alla partiklar snurrar runt och belyses på alla sidor flera gånger) vilket gör att även suspenderat vatten exponeras helt och en mycket god bakteriedödande effekt åstadkommes.
För att verifiera värsta fallet vid diarré tillstånd gjordes ett test med diarré i tre liter spolvatten och provets togs direkt efter uv-bestrålningen.
Analysen visar att effekten är praktiskt taget 100% bakteriedödande.
En fördel med Aquatrons UV-enhet är att vätskan aldrig berör uv-lampan vilket gör att effekten inte blir snabbt försämrad som en del andra uv-system på marknaden.
Livslängden på de två lysrören är ca 4-5 år om de står på dygnet runt, en summer larmar när ett lysrör går sönder.
UV-enheten klarar 250 liter/timmen dvs. 6 000 l/dygn Det godkända testet på SP är gjort på 468 liter/timme
Installationsanvisning
Aquatrons fosforfälla
Smart fosforfällan som man kan hantera enkelt själv och få ett kretslopp på den egna tomten.
Spolvattnet separeras från fekalier och papper som faller ner i en bio-kammare. Utgående vatten utan större partiklar filtreras igenom fosforfällan.
Då endast spolvattnet från toaletten går igenom fosforfällan kan volymen på fosforfällan reduceras med 85%. Det gör också att man kan placera fosforfällan innan slamavskiljare och infiltration då den PH höjande effekten blir så liten då den bara hanterar wc vattnet.
Behövs endast på de ställena i världen som har extra höga krav på fosfor rening.
Installationsanvisning
